UMBRA H2N50-40M3 UMBRA滚珠丝杆
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: H2N系列(直径16-100)
- 类型:
- 属性: UMBRA H2N50-40M3 UMBRA滚珠丝杆，-UMBRA H2N50-40M3 UMBRA滚珠丝杆-UMBRA H2N50-40M3 umbra 丝杠 1. 定位精度：精度等级较高的UMBRA丝杆，其定位精度更高，能够实现更高的精度要求。 UMBRA H2N50-40M3 UMBRA Groub丝杆 4. 易于安装和维护：Umbra 丝杠的设计考虑了安装和维护的便利性，提供了多种固定方式和防护措施，确保了系统的可靠性和稳定性。 UMBRA H2N50-40M3 umbra 丝杆精度标准 二、特点-UMBRA H2N50-40M3 UMBRA滚珠丝杆--UMBRA H2N50-40M3 UMBRA滚珠丝杆-

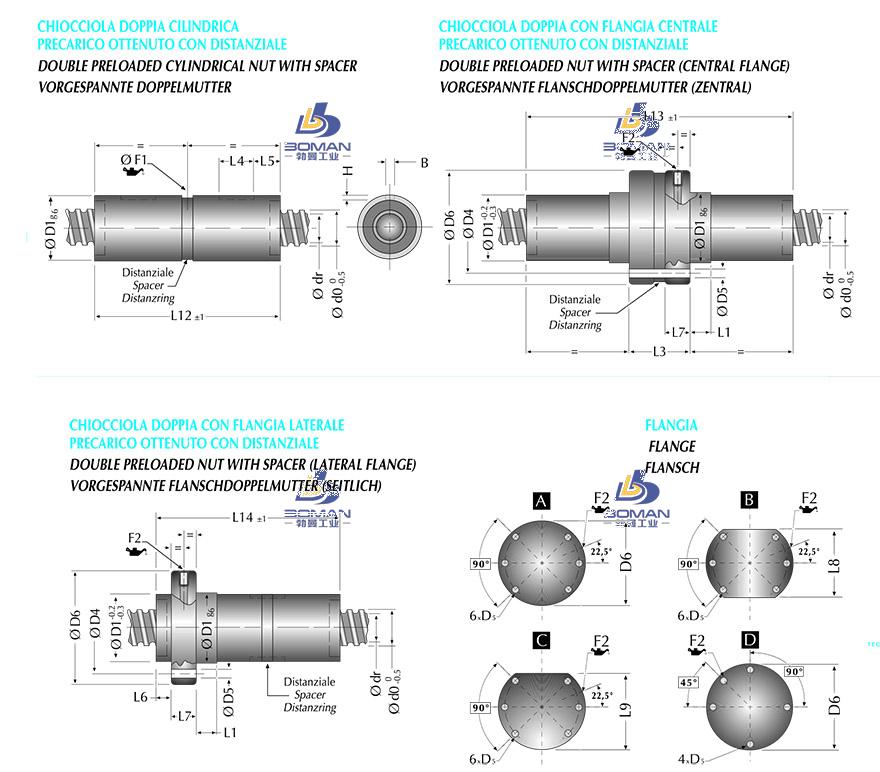

UMBRA H2N50-40M3 UMBRA滚珠丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 40 |
|
| 丝杠轴底径 | 44.5 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 6.350 |
|
| 精度等级 | ||
| 螺母直径 | 75 |
|
| 法兰直径 | 110 |
|
| 螺母长度 | 155 |
|
| 螺母安装 | PCD | 93 |
| 额定动负载 | CaN | 142900 |
| 额定静负载 | C0aN | 138400 |
| 有效圈数 | 3x2 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 11,0 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 1325 |
UMBRA H2N50-40M3 UMBRA滚珠丝杆此型号部分数据来源于NSK W3207C-120Y-C7S8 NSK数控车床丝杠
